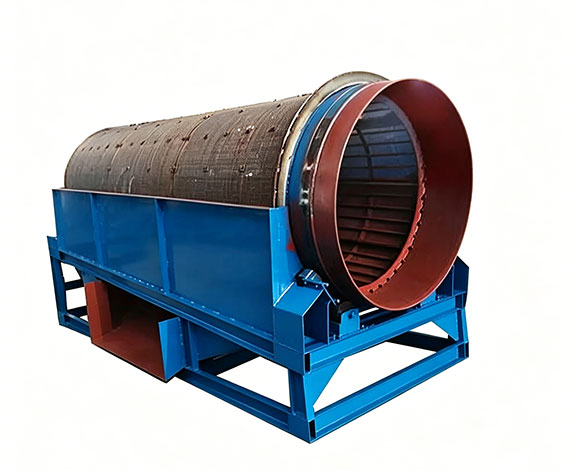

滚筒筛（圆筒筛）
滚筒筛（圆筒筛）是天成机械矿山筛分设备系列重要产品，特别适用于含泥量较高的矿石、建筑骨料、有色金属矿的初步筛分。物料从进料端进入旋转的圆筒筛，在翻滚过程中细料从筛孔漏出，粗料从出料端排出，实现粗细分离。
产品概述 / OVERVIEW
滚筒筛是天成机械矿山筛分核心设备，筒径Φ600-2000mm，产能10-300吨/时，特别适合含泥量高的湿料和粘性物料筛分，结构简单故障率极低，可配套冲洗水管实现筛分清洗同步。
产品特点
- 适合含泥高物料：旋转翻动筛分方式，对粘性、含泥量高的物料筛分效果远优于振动筛，不易堵孔
- 结构简单可靠：无复杂振动机构，传动系统简单，设备故障率极低，维护成本最低
- 筛分+清洗同步：可配套冲洗水管，在筛分同时对物料进行清洗，一机多用节省设备投资
- 筛网材质可选：低碳钢丝网/不锈钢网/高锰钢板冲孔，适应不同物料磨蚀性
- 灵活配置：筒径Φ600-2000mm、筒长1.5-8m，多种规格匹配不同产能需求
技术参数 / SPECIFICATIONS
滚筒筛技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 筒径规格 | Φ600 ～ Φ2000mm |
| 筒长规格 | 1500 ～ 8000mm |
| 产能 | 10 ～ 300 吨/时 |
| 旋转速度 | 10 ～ 20 rpm |
| 筛孔尺寸 | 5mm ～ 100mm（可定制） |
| 驱动功率 | 2.2 ～ 22 kW |
| 筛网材质 | 低碳钢丝网 / 不锈钢网 / 高锰钢板冲孔 |
| 适用物料 | 矿石、砂石、砾石、建材骨料、固废筛分 |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
滚筒筛的工作原理基于滚筒旋转和重力筛分的有机结合。原矿从滚筒较高一端（进料端）送入，在滚筒缓慢旋转的过程中，物料在筒内不断被衬板提升后自由落下，产生翻动和搓揉作用。同时，从筒体上部或内部布置的水管喷洒清洗水，对物料进行冲洗。小于筛孔尺寸的物料在重力作用下透过筛孔落下，大于筛孔尺寸的物料在滚筒自重和倾角作用下向低端移动，最终从出料端排出。
进料：物料从滚筒筛较高端的进料口送入旋转滚筒内部
滚动筛分：滚筒低速旋转，物料在筒内不断被提升后自由落下，产生翻滚搓揉动作，小于筛孔的物料透过筛孔落下
水流冲洗：筒内配置的冲洗水管对物料喷水，冲刷附着在物料表面的泥土和细粉，同时辅助细料通过筛孔
物料分离：细料（筛下物）从筛孔落入下方接料斗，粗料从滚筒低端出料口排出，完成粗细分离
核心优势 / ADVANTAGES
01
适合含泥高物料，筛分效果优
旋转翻动筛分方式，对粘性、含泥量高的物料筛分效果远优于振动筛，物料翻滚搓揉使筛孔不易堵塞，筛分效率稳定
02
结构简单，故障率极低
无复杂振动机构，传动系统简单可靠，主要运动部件仅为滚筒和传动装置，设备故障率极低，维护成本最低
03
可配套冲洗水管，筛分清洗同步
滚筒内可布置高压冲洗水管，筛分同时对物料进行清洗，有效去除物料表面泥土包裹，实现一机多用，节省设备投资和占地面积
04
运行平稳，噪音低
滚筒采用低速旋转方式，运转平稳无脉冲冲击，运行噪音远低于振动筛，改善了现场工作环境
05
筛网更换便捷，维护成本低
筛网采用模块化安装设计，可拆卸更换，维护时无需拆卸整台设备，筛网更换时间大幅缩短，停机损失降到最低
06
适用范围广，适应性强
可处理湿料、粘性物料、含泥物料等各种难筛分物料，在建筑垃圾、固废处理等领域也有广泛应用
应用领域 / APPLICATION
砂石生产线预筛分
矿山矿石预筛分
建筑骨料分级
建筑垃圾再生骨料筛分
园林绿化土壤筛分
固废处理筛分
砾石/卵石筛分
煤矿初级筛分
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
湖南娄底年产300万吨砂石骨料生产线
配置Φ1200×6000mm滚筒筛2台，对含泥量高的河卵石进行预筛分处理，筛分效率达92%以上，相比振动筛方案堵孔率降低80%，设备连续运行2年零故障
河南郑州建筑垃圾处理筛分线
选用Φ1500×7000mm大型滚筒筛，配套高压冲洗水管系统，对建筑垃圾进行筛分清洗一体化处理，日处理量200吨，筛分出钢筋、砖块、砂石等不同规格物料，资源化利用率超90%
江西赣州机制砂生产线滚筒筛预筛分工程
采用Φ1000×5000mm滚筒筛对原矿石进行预筛分，去除天然含泥和细小颗粒，配套螺旋洗砂机进行深度清洗，成品砂品质显著提升，产品售价每吨提高6元
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：滚筒筛和振动筛相比有什么优缺点？
滚筒筛的优势在于对含泥量高、粘性大的物料筛分效果远优于振动筛，不易堵孔；结构简单可靠，故障率低，噪音小。但缺点是筛分效率略低于振动筛，占地面积较大。如果物料干燥、粒度均匀，振动筛效率更高；如果物料含泥高或潮湿，滚筒筛是更好的选择。
Q2：滚筒筛可以筛分出几种规格的产品？
单层滚筒筛可将物料分为粗细两种规格。如需筛出三种或以上规格产品，可以采用多层同心圆筒筛结构，每层筛网孔径不同，一次通过即可筛出多种规格。多层同心筒筛结构复杂，价格也更高，需根据工艺需求确定。
Q3：筛网多久需要更换？
筛网寿命取决于物料磨蚀性和筛孔大小。一般工况下，低碳钢丝网使用寿命约2-4个月，不锈钢筛网3-6个月，高锰钢板冲孔筛网可达6-12个月。建议每月检查筛网磨损状况，发现筛孔扩大率超过原孔径30%时应及时更换。
Q4：滚筒筛的冲洗水管如何配置？
冲洗水管可在滚筒内部沿轴向均匀布置多条喷嘴，水压0.3-0.5MPa即可满足清洗需求。用水量一般为物料量的0.5-3m³/吨，可根据物料含泥量和水源条件调整。冲洗水与筛下物一并排出，需配套泥水沉淀池或沉淀系统。
Q5：滚筒筛的电机功率如何选择？
电机功率主要取决于滚筒重量、物料容重和转速。Φ600滚筒一般选配2.2-3kW，Φ1000选配3-5.5kW，Φ1200-1500选配5.5-11kW，Φ2000选配15-22kW。具体功率由天成机械根据物料特性和产能需求精确匹配选型。
Q6：滚筒筛对进料粒度有没有限制？
滚筒筛对进料粒度适应性较强，理论上进料粒度不应超过筛孔尺寸的2-3倍，否则可能卡堵。一般建议入料粒度≤100mm。超过此粒度的大块物料需先经破碎或筛分处理后再进入滚筒筛。
