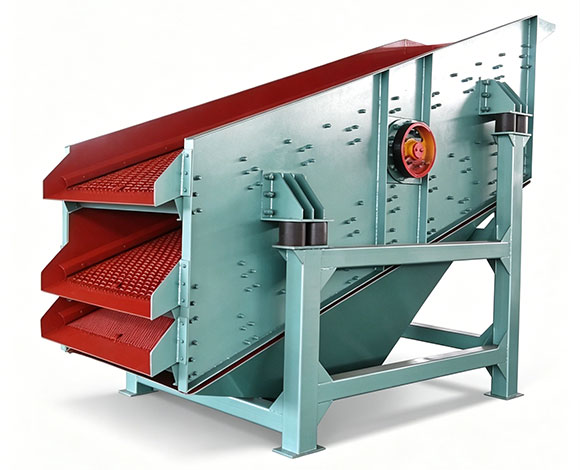

YK圆振动筛
YK圆振动筛是天成机械矿山设备系列核心产品，采用偏心轴驱动产生圆形振动轨迹，对矿石、砂石、骨料进行精确的干法分级筛分。单层、双层、三层筛面设计可同时筛出2-4种不同规格的产品，是砂石骨料生产线、矿山破碎筛分线的核心分级设备。
产品概述 / OVERVIEW
YK圆振动筛是天成机械矿山筛分核心产品，采用偏心轴驱动圆形振动轨迹，筛面规格1.2×3.0至2.4×6.0m，产能20-800吨/时，单层至三层筛面设计，一次分级产出2-4种规格产品。
产品特点
- 多层筛面：单层/双层/三层筛面设计，一台振动筛可同时产出2-4种规格产品，减少设备台数
- 振幅可调：通过调节偏心块角度可调整振幅，适应含水量、粒度不同的物料特性
- 橡胶弹簧减振：高强度橡胶弹簧替代钢弹簧，减振效果好，噪音低，对基础振动影响小
- 高强度钢焊接：筛框采用高强度钢焊接结构，承重能力强，适合连续高强度矿山作业
- 五档型号：YK1230至YK2460五档规格，产能覆盖20-800吨/时
技术参数 / SPECIFICATIONS
YK圆振动筛技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 型号系列 | YK1230 / YK1535 / YK1848 / YK2060 / YK2460 |
| 筛面规格 | 1.2×3.0 / 1.5×3.5 / 1.8×4.8 / 2.0×6.0 / 2.4×6.0 m |
| 产能 | 20 ～ 800 t/h |
| 振动频率 | 960 次/min |
| 层数 | 单层 / 双层 / 三层 |
| 功率 | 5.5 ～ 55 kW |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
YK圆振动筛的工作原理基于偏心轴驱动产生圆形振动轨迹。电机通过三角带驱动偏心轴旋转，偏心轴上的偏心块产生离心惯性力，使筛箱产生近似圆形的振动轨迹。物料从给料端进入筛面后，在圆形振动的作用下向前跳跃运动，小于筛孔尺寸的物料通过筛孔落下，大于筛孔尺寸的物料沿筛面流动至末端排出，从而实现物料的精确分级筛分。
给料：物料从振动筛给料端均匀给入筛面
筛分：偏心轴旋转产生离心惯性力，使筛箱产生圆形振动轨迹，物料在筛面上不断跳跃前进，小于筛孔的物料透筛落下
分级：多层筛面（单层/双层/三层）同时工作，不同粒径的物料分别从各层筛下排出，实现多种规格产品的精确分级
出料：大于筛孔的粗料从筛面末端排出，各层筛下细料分别从对应出口排出，完成整个筛分过程
核心优势 / ADVANTAGES
01
多层筛面，一次分级多种粒径
双层/三层筛面设计，一台振动筛可同时产出2-4种规格产品，减少设备台数，降低投资和占地面积
02
振幅可调，适应不同物料特性
通过调节偏心块角度可调整振幅，适应含水量、粒度不同的物料特性，保证筛分效率始终处于最佳状态
03
橡胶弹簧减振，运行平稳
高强度橡胶弹簧替代钢弹簧，减振效果好，噪音低，对基础振动影响小，可采用轻型基础，节省土建成本
04
筛分效率高，处理量大
圆形振动轨迹配合合理的筛面倾角和振幅，筛分效率高，处理能力大，YK2460型产能可达800吨/时
05
结构简单可靠，维护方便
结构简洁明了，传动部件少，采用橡胶减振，轴承温升低，日常维护工作量小，运行可靠性高
06
筛框强度高，寿命长
筛框采用高强度钢板焊接而成，整体强度高，承重能力强，特别适合砂石骨料矿山高强度连续作业工况
应用领域 / APPLICATION
砂石骨料生产线
矿山破碎筛分线
建材行业配料筛分
煤炭分级
冶金行业矿粉筛分
化工粉末筛分
耐火材料筛分
建筑工程骨料筛分
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
浙江宁波年产500万吨精品骨料生产线
配置YK2460三层振动筛2台，筛分规格涵盖5-10mm、10-20mm、20-31.5mm和石粉四种产品，单机产能600吨/时，设备连续运行3年，筛分精度和产能均达到设计要求，客户满意度极高
安徽马鞍山铁矿破碎筛分系统
采用YK1848和YK2060圆振动筛各3台，组成三段破碎筛分工艺，对铁矿石进行精确分级，筛分效率达95%以上，设备在高硬度矿石工况下稳定运行4年，振动筛筛网寿命优于预期
福建机制砂精品骨料联合生产线
选用YK1535和YK1848双层振动筛共4台，与螺旋洗砂机、细砂回收机配套使用，实现干法筛分与湿法清洗结合，产出机制砂和多种粒径骨料，年产砂石产品超500万吨
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：YK圆振动筛的单层、双层、三层有什么区别？
单层筛面适合只需要粗、细两级分料的场合，结构简单，筛分效率高。双层筛面可同时产出三种规格产品（粗料+中料+细料），应用最广泛。三层筛面可同时产出四种规格产品，适合需要多档骨料的大型砂石生产线。具体层数根据工艺需求和产能确定。
Q2：振动筛的筛网多久需要更换？
筛网寿命取决于物料硬度和粒度。一般工况下，处理石灰石、河卵石等中等硬度物料，聚氨酯筛网使用寿命约3-6个月；处理花岗岩等高硬度物料约2-3个月；处理石灰石粉等软料可达6-12个月。建议每月检查筛网磨损状况，发现破损或孔径扩大及时更换。
Q3：振幅调节的幅度是多少？
通过调整偏心块的角度，振幅可在一定范围内调节，通常调节范围为2-8mm。含水量高、黏性大的物料可适当增大振幅以提高筛分效率；含水量低、粒度小的物料可适当减小振幅以减少细粉飞扬和筛网磨损。
Q4：振动筛运行时出现轴承温度过高怎么办？
轴承温升过高可能原因：①润滑油不足或变质——检查并更换润滑油；②轴承损坏——更换轴承；③偏心轴安装不当——重新调整；④负荷过大——减少进料量。建议每班次检查轴承温度，正常工作温度不应超过70°C。
Q5：YK振动筛和直线振动筛有什么区别？
YK圆振动筛产生圆形或椭圆形振动轨迹，适合中粗粒物料筛分，筛分效率高，不易堵筛。直线振动筛产生直线振动轨迹，适合细粉物料筛分和脱水，处理能力大。根据物料特性和筛分要求选择合适的类型。
Q6：如何选型合适型号的YK振动筛？
选型需要依据：①物料名称和特性（硬度、含泥量、粒度分布）；②生产规模（每小时需要处理的物料量）；③产品规格要求（需要几种规格、各规格比例）。提供以上参数后，天成机械工程师可在24小时内给出选型方案和报价。
