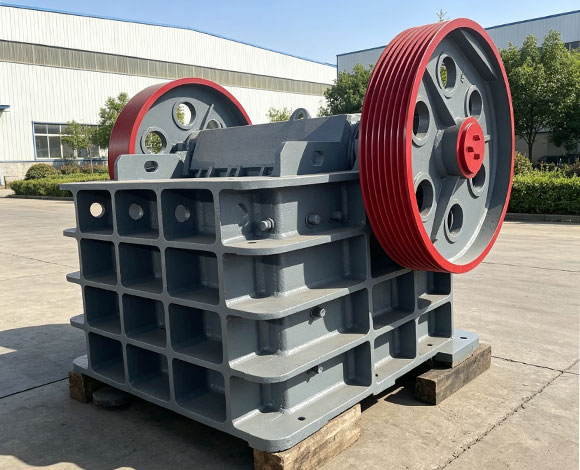

鄂式破碎机
鄂式破碎机（颚破）是天成机械矿山破碎设备系列的核心产品，是矿石、岩石破碎生产线中应用最广泛的粗碎设备。天成机械生产PE系列（粗碎型）和PEX系列（细碎型）两大系列，通过动颚的周期性运动对矿石进行挤压、折断破碎，出料粒度均匀，破碎比大，
产品概述 / OVERVIEW
鄂式破碎机是天成机械矿山破碎核心产品，PE和PEX两大系列共10档型号，进料粒度≤210-1020mm，产能5-800吨/时，深腔破碎设计，破碎比大，是矿山破碎筛分生产线首选的第一道破碎设备。
产品特点
- 深腔破碎：深腔非对称破碎腔设计，进料流畅，处理能力大，单机产能可达800吨/时
- PE+PEX双系列：PE系列粗碎型+PEX系列细碎型，满足不同破碎阶段需求
- 过铁保护：安全保险装置自动保护，遇不可破碎物设备自动排除，避免损坏
- 出料粒度可调：通过调整排料口间距，出料粒度可在较大范围内调节，适应不同后道工序
- 结构简单可靠：传统成熟机械结构，备件通用性强，易损件更换便捷
技术参数 / SPECIFICATIONS
鄂式破碎机技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 型号系列 | PE系列（粗碎型）/ PEX系列（细碎型） |
| 进料口尺寸 | 150×750 ～ 1200×1500 mm |
| 进料粒度 | ≤210 ～ ≤1020 mm |
| 出料粒度 | 18 ～ 300 mm |
| 产能 | 5 ～ 800 t/h |
| 驱动功率 | 15 ～ 200 kW |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
鄂式破碎机的工作原理基于动颚的周期性往复运动。电动机通过皮带轮驱动偏心轴旋转，偏心轴通过推力板和肘板机构带动动颚作周期性往复运动。当动颚靠近固定颚板时，物料在两个颚板之间受到挤压、折断和研磨作用而被破碎；当动颚远离固定颚板时，已破碎的物料在重力作用下从排料口排出。破碎腔采用深腔非对称设计，使物料在腔内获得更大的破碎角度，提高破碎效率。
进料：大块矿石从鄂式破碎机进料口落入深腔破碎腔
挤压破碎：动颚向固定颚板靠近，物料在两个颚板之间受到挤压、折断和研磨作用被破碎
排料：已破碎的物料随动颚远离固定颚板时，在重力作用下从排料口排出
循环：动颚周期性往复运动，实现连续破碎作业
核心优势 / ADVANTAGES
01
深腔破碎，进料流畅，产能高
深腔非对称破碎腔设计，进料粒度大，破碎后出料均匀，单机产能可达800吨/时，满足大型矿山破碎需求
02
结构简单，故障率低，维护方便
传统成熟机械结构，备件通用性强，更换颚板、衬板等易损件操作简便，停机维修时间短
03
过铁保护，安全可靠
配套安全保险装置，遇金属等不可破碎物时设备自动保护，弹簧或液压释放保险，避免设备损坏
04
出料粒度可调，适应不同工艺
通过调整排料口间距，出料粒度可在较大范围内调节，适应不同后道工序和产品规格要求
05
破碎比大，能耗相对较低
深腔设计使破碎比可达8:1以上，一级破碎即可将大块矿石破碎至合格粒度，能耗相对较低
06
自动化配套，连续生产
与振动给料机、振动筛配套使用，实现破碎工序自动化连续生产，提高作业效率和生产安全性
应用领域 / APPLICATION
矿山铁矿石破碎
采石场石灰石破碎
花岗岩/玄武岩破碎
砂石骨料生产线
铜矿/铅锌矿破碎
冶金行业原料破碎
建材行业骨料生产
公路铁路骨料供应
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
湖北宜昌大型石灰石矿山破碎生产线
配置PE1200×1500鄂破2台，前端配合ZSW800×1800振动给料机，进料粒度≤1020mm，出料粒度150-300mm，单机产能800吨/时，设备连续运行5年，破碎效率高，颚板磨损均匀
湖南郴州铜矿选矿厂粗碎车间
采用PE900×1200鄂破3台，配套ZSW600×1300振动给料机，对铜矿石进行粗碎，进料粒度≤750mm，出料粒度95-165mm，为后续细碎和磨矿工序提供优质原料，设备稳定运行4年
广东清远花岗岩骨料破碎生产线
选用PE750×1060鄂破2台和PEX250×1000鄂破4台，组成两段破碎工艺，对花岗岩进行粗碎和细碎，产出的骨料粒型优异，针片状含量低于8%，产品广泛应用于高速公路建设
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：鄂破的颚板多久需要更换？
颚板寿命取决于物料硬度和处理量。一般工况下，处理石灰石等中等硬度物料，锰钢颚板使用寿命约3-6个月；处理花岗岩等高硬度物料约2-4个月。建议每月检查颚板磨损情况，当磨损超过原厚度50%时应考虑更换。
Q2：PE系列和PEX系列有什么区别？
PE系列为粗碎型鄂破，主要作为破碎生产线的第一道破碎设备，进料口大，处理能力大，出料粒度较粗。PEX系列为细碎型鄂破，破碎腔更深，出料粒度更细，可作为二级破碎设备。两者通常配合使用，组成完整的破碎筛分工艺。
Q3：鄂破的排料口如何调节？
通过调整肘板与机架之间垫片厚度来调节排料口大小。垫片越厚，排料口越小，出料粒度越细；垫片越薄，排料口越大，出料粒度越粗。更换垫片即可完成调节，操作简便。
Q4：鄂破运行时出现异常震动怎么办？
异常震动可能原因：①基础螺栓松动——紧固基础螺栓；②颚板磨损不均——检查并更换磨损颚板；③偏心轴轴承损坏——更换轴承；④物料中混入不可破碎物——检查过铁保护装置是否正常工作。
Q5：鄂破和圆锥破碎机有什么区别？
鄂破适合作为第一道粗碎设备，处理大块物料，破碎比大，结构简单可靠。圆锥破碎机适合作为二破或三破设备，处理中等硬度以上物料的细碎，产品粒型好。两者配合使用效果最佳。
Q6：如何选择合适型号的鄂破？
选型需要依据：①原料最大入料粒度；②生产规模（每小时需要的破碎量）；③产品规格要求（出料粒度）；④物料硬度。提供以上信息后，天成机械工程师可在24小时内给出选型方案和报价。
