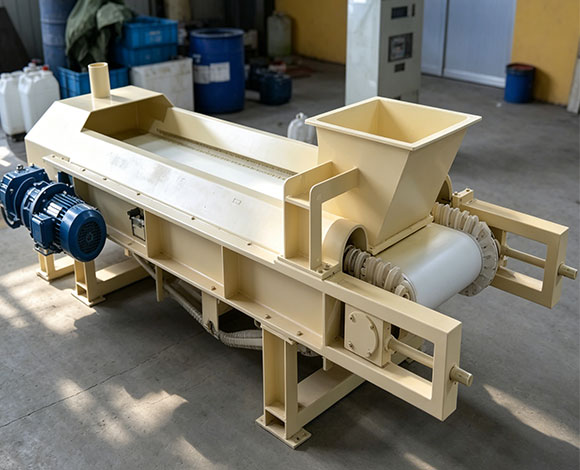

TDG调速定量给料机（皮带计量称）
TDG调速定量给料机是天成机械配套设备及配件的核心产品，采用优质钢材与精密加工工艺，结构合理、密封性好、使用寿命长。可根据客户工况非标设计，提供单机或整线配套及安装指导、全程售后，适用于各类工业物料的粉体生产线辅机配套。
产品概述 / OVERVIEW
TDG调速定量给料机系列，是在消化、吸收德国申克技术的基础上，结合长期以来的实践和经验不断改进和优化设计的产品。适用于散粒状、块状、粉状物料的连续动态计量与定量给料。
产品特点
- 动态计量方式，计量精度高
- 计算机变频控制，调速方便精确
- 皮带自动张紧装置，运行稳定
- 跑偏报警保护，安全可靠
- 现场控制与上位机控制双模式
- 自动累计计量功能
技术参数 / SPECIFICATIONS
TDG调速定量给料机技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 系统精度 | ≤ ±0.5% |
| 调速范围 | 1:10 |
| 调速方式 | 变频调速 |
| 给料范围 | 0.2-2000t/h |
| 工作环境温度 | -20~50℃ |
| 相对湿度 | ≤90% |
| 电源供应（仪表） | 220V AC 50Hz |
| 电源供应（称体） | 380V AC 50Hz |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
TDG调速定量给料机采用动态计量方式，物料从料仓落入输送机皮带后，在皮带运行过程中通过称重桥架上的称重传感器实时检测物料重量，同时测速滚筒检测皮带运行速度，控制系统根据称重和测速信号实时计算瞬时流量，并通过变频器调节皮带速度，实现定量给料控制。
物料从料仓均匀落入输送皮带，通过称重桥架上的称重传感器实时检测单位长度物料重量
测速滚筒检测皮带运行速度，将速度信号传输给控制系统
控制系统根据重量和速度信号实时计算瞬时流量并显示
变频器根据设定流量与实际流量的偏差自动调节皮带速度，实现闭环控制
控制系统同时累计计算输送总量，可通过DCS系统完成远程控制
核心优势 / ADVANTAGES
01
计量精度高
系统精度≤±0.5%，优于行业标准，确保配料精准稳定
02
调速范围宽
1:10大调速范围，变频调速无级调节，适应不同工况需求
03
运行稳定可靠
皮带自动张紧装置+跑偏报警保护，恶劣环境下也能稳定运行
04
智能化控制
支持仪表盘操作与上位机DCS系统双模式控制，实现全自动运行
05
自动累计计量
自动累计计物功能，实时显示输送总量，便于生产管理与统计
06
适用物料广泛
可处理散粒状、块状、粉状各类物料，覆盖建材、冶金、化工等行业
应用领域 / APPLICATION
水泥厂熟料、生料、煤粉等物料的连续配料与计量
冶金行业铁矿石、精矿粉等散状物料的配料输送
火力发电厂煤粉、石灰石粉的连续给料
化工行业化肥、塑料原料等粉状物料的定量给料
粮食加工行业玉米、大豆、小麦等散装物料的配料
建材行业石灰石、粘土、石膏等原料的配料计量
玻璃行业石英砂、纯碱等原料的定量输送
环保行业粉煤灰、脱硫剂的连续给料
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
某水泥厂熟料配料计量项目
为客户配置TDG12调速定量给料机2台，用于熟料仓到气力输送系统的连续配料计量，计量精度达到±0.3%，年运行时间超过8000小时，设备运行稳定性达到99.5%以上。
某热电厂煤粉计量给料工程
选型TDG10调速定量给料机4台，为锅炉煤粉输送系统提供精确计量给料，计量精度优于0.5%，有效保障了锅炉燃烧效率和产品质量稳定性。
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：TDG调速定量给料机的计量精度能达到多少？
系统精度可达到±0.5%以内，优于行业平均水平。实际计量精度受物料特性、安装条件、使用环境等因素影响，具体精度可根据工况要求进行校准确定。
Q2：调速定量给料机可以处理哪些类型的物料？
适用于各种散粒状、块状、粉状物料，如水泥熟料、粉煤灰、煤粉、铁矿石、塑料颗粒、粮食等。对于粘性大或易结块物料，可根据工况选用特殊结构的皮带和清扫装置。
Q3：给料机的给料量如何调节？
通过变频器调节皮带运行速度实现给料量的无级调节，调速范围为1:10。同时可以通过上位机DCS系统远程调节给料速率，实现自动化生产控制。
Q4：TDG调速定量给料机的控制方式有哪些？
提供两种控制方式：一是通过现场仪表盘键盘进行本地操作；二是通过上位机或过程管理系统DCS进行远程自动控制。可根据工厂自动化程度要求灵活选择。
Q5：设备对环境温度有什么要求？
仪表部分工作温度-20~50℃，称体部分工作温度-20~50℃，相对湿度≤90%。在较恶劣的环境下也能正常工作，特殊工况可定制耐高温或耐寒型设备。
