码垛机器人

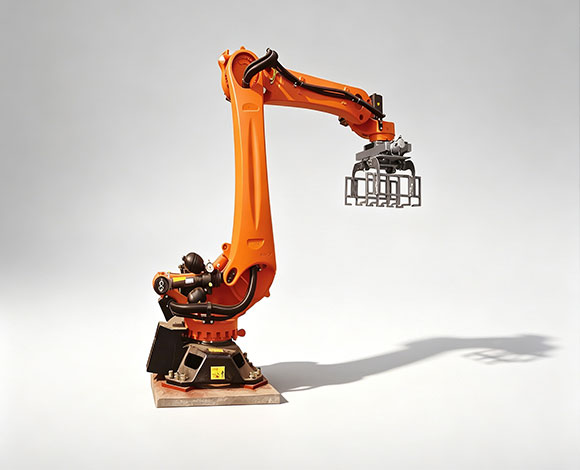

码垛机器人是天成机械包装码垛自动化生产线的核心设备，采用工业机器人（四轴/六轴）替代人工完成包装袋、箱体的自动码垛作业。天成机械提供完整的码垛机器人系统集成方案，包括机器人本体、码垛夹具、输送线、码垛控制系统，与包装机、封口机无缝对接，
产品概述 / OVERVIEW
码垛机器人是天成机械包装码垛自动化核心设备，四轴/六轴可选，码垛速度400-600袋/时，替代4-6名工人，年节省人工20-30万元，投资回收期约18个月。
产品特点
- 替代人工：一台码垛机器人可替代4-6名专职码垛工，年节省人工费用20-30万元
- 24小时连续作业：无需休息，消除班次交接和工人疲劳导致的效率损失
- 码垛整齐：精确定位码垛，叉车作业效率提高30%以上，仓储空间利用率更高
- 编程灵活：可存储≥20种码垛方案，换产时快速切换，适应多产品规格柔性生产
- 系统集成：提供完整系统集成方案，与包装机、封口机无缝对接，实现全流程自动化
技术参数 / SPECIFICATIONS
码垛机器人技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 机器人轴数 | 四轴 / 六轴（可选） |
| 码垛速度 | 400 ～ 600 袋/时 |
| 码垛重量 | 5 ～ 50 kg/袋 |
| 码垛高度 | 最高 2200mm |
| 重复定位精度 | ±0.5mm |
| 驱动功率 | 5 ～ 11 kW |
| 码垛图案 | ≥20种方案（可编程存储） |
| 适用包装 | 编织袋、纸袋、纸箱 |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
码垛机器人基于工业机器人技术，通过多轴联动控制实现精准抓取和码垛作业。六轴机器人拥有六个自由度的运动能力，可在三维空间内实现任意姿态的精准定位。机器人末端配备专用码垛夹具（吸盘或夹爪），从输送线上抓取包装袋，按照预设的码垛方案将袋子逐层码放到托盘上。码垛控制系统与包装线PLC通讯，实现全自动协调运行。
供袋：包装机输出的袋装产品经输送辊道送至码垛机器人取料工位
识别定位：传感器检测每袋位置，控制系统实时追踪袋装产品的到达和分组情况
抓取：机器人末端夹具按照预设方案抓取一层包装袋（通常5-10袋）
码放：机器人六轴联动，将抓取的一层袋子精准移动到托盘上方并按预设图案放下
推板压实：推板将该层推入已码好的垛体，确保垛型整齐稳定
托盘补给：托盘输送机自动将空托盘送入码垛工位，满垛由叉车运走，循环作业
核心优势 / ADVANTAGES
01
替代4-6名工人，降低人工成本
一台码垛机器人可替代4-6名专职码垛工，每年节省人工费用20-30万元，投资回收期约18个月，长期经济效益显著
02
24小时连续作业，不受班次限制
机器人无需休息，24小时连续工作，彻底消除因班次交接、工人疲劳导致的效率损失，产能提升可达40%
03
码垛整齐，仓储搬运效率高
±0.5mm精确定位码垛，每层排列整齐，叉车作业效率提高30%以上，仓储空间利用率更高
04
编程灵活，适应多种产品规格
可存储≥20种码垛方案，换产时通过触摸屏快速切换，适应同一生产线多产品规格的柔性生产需求
05
系统集成度高，全流程自动化
提供完整系统集成方案，与包装机、封口机、输送线无缝对接，实现从包装到码垛的全流程无人化生产
06
安全可靠性强，故障率低
配备安全围栏和光栅防护装置，机器人运行过程无人干预，故障率低，平均无故障运行时间（MTBF）超过10000小时
应用领域 / APPLICATION
碳酸钙粉体包装线
水泥包装码垛
化工粉体包装
粮食饲料包装
化肥袋装码垛
塑料颗粒包装
食品添加剂码垛
建材包装码垛
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
广西贺州碳酸钙粉体包装码垛自动化项目
配置六轴码垛机器人1台，配套全自动包装机和输送线，实现从称重、灌包、封口到码垛全流程自动化。码垛速度500袋/时，替代6名码垛工人，年节省人工30万元，设备运行3年以来码垛质量稳定，零安全事故
湖南长沙水泥厂包装码垛升级项目
采用四轴码垛机器人2台，配套安全围栏和托盘自动输送系统，码垛速度400袋/时，24小时连续作业，日处理水泥800吨，码垛整齐度远优于人工，叉车装卸效率提升35%
四川成都化工添加剂包装线
选用六轴码垛机器人配合纸箱码垛夹具，可存储18种码垛方案，换产时一键切换。设备投入后生产线人员从12人减至4人，生产效率提升40%，产品质量一致性大幅提高
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：码垛机器人和码垛机有什么区别？
码垛机器人采用工业机器人，自由度多，灵活性更强，可适应多种码垛图案和袋型，但价格较高。高位码垛机（码垛机）是固定式机械结构，动作轨迹固定，结构简单，价格约为机器人的40-60%。对于袋装产品的标准码垛，高位码垛机性价比更高；对于多规格、柔性化产线，机器人更合适。
Q2：码垛机器人可以处理多重的袋子？
标准码垛机器人适用5-50kg/袋的袋装产品。对于超过50kg的重型袋，可定制重载型码垛机器人（承载能力可达100kg）。吸盘式夹具适用于纸袋和编织袋，夹爪式夹具适用于纸箱。
Q3：一台码垛机器人能同时码放不同规格的袋子吗？
可以。通过触摸屏选择预设的码垛方案即可切换。系统可存储≥20种码垛方案，换产时间仅需几分钟，无需更换夹具（吸盘和夹爪兼容性好）。
Q4：码垛机器人的安装需要什么条件？
安装条件主要包括：①地面承重≥3吨/平方米；②气源压力0.5-0.7MPa；③380V三相五线电源；④周边预留安全空间（建议码垛区域周围1.5米以上）。天成机械工程师可在设备安装前提供详细的场地规划方案。
Q5：码垛机器人需要多少操作人员？
一台码垛机器人正常运行仅需1人监控整条包装码垛线，相比原来需要4-6名专职码垛工，人工成本大幅降低。操作人员只需在触摸屏上进行参数选择和状态监控，无需专业技术背景。
Q6：码垛机器人的使用寿命和售后服务如何？
在正常使用和维护条件下，码垛机器人设计使用寿命10年以上。核心运动部件采用日本或德国进口零部件，平均无故障运行时间（MTBF）超过10000小时。天成机械提供整机质保2年、终身维护服务，配件24小时内到达现场。
