手动分料三通_三通分料器
手动分料三通是天成机械输送配件的核心产品，采用优质钢材与精密加工工艺，结构合理、密封性好、使用寿命长。可根据客户工况非标设计，提供单机或整线配套及安装指导、全程售后，适用于各类工业物料的输送提升机维修更换。
产品概述 / OVERVIEW

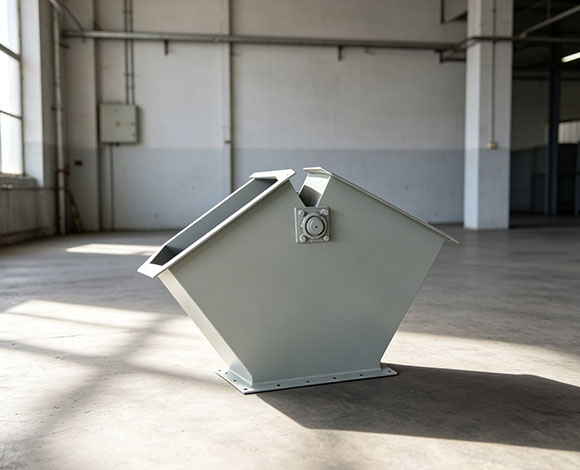

手动分料三通也叫手动三通分料器、三通换向阀，是散料输送系统的专用分流设备，用于粉状、颗粒状、小块状物料的手动分流、换向、分料作业。
产品特点
- 纯手动操作，无需电力驱动零能耗
- 耐磨密封垫板，严实不漏料
- 优质碳钢加厚焊接，坚固耐磨抗冲击
- 手动手柄传动顺畅，切换灵活不卡顿
- 标准法兰接口，安装便捷通用性强
- 支持正向反向双向分料，工况适应广
技术参数 / SPECIFICATIONS
手动分料三通技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 适用物料 | 粉状/颗粒/小块状散料 |
| 分料方式 | 两路切换（分流/合流/换向） |
| 常规口径 | DN100 / DN150 / DN200 / DN250 / DN300 |
| 可选材质 | 普通碳钢 / 耐磨碳钢 / 不锈钢 |
| 外形结构 | 方形 / 圆形（支持非标定制） |
| 接口形式 | 标准法兰连接 |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
手动分料三通安装于输送管道或下料口的交汇处，整体采用一体化焊接结构，内部设置可旋转的换向挡板。设备常态下挡板保持单路通畅状态，当需要换向或分料时，操作人员通过手动扳动手柄，带动内部挡板旋转切换角度，从而将进料口的物料流向切换至任意一侧出料口。换向后通过锁紧装置固定挡板角度，防止作业过程中挡板偏移，实现稳定可靠的分流换向作业。
手动分料三通安装在输送管道交汇处，进料口接收来自输送机或提升机的物料
物料流经三通阀体内部时，通过挡板的默认角度流向指定的出料口
当需要切换物料流向时，操作人员扳动外部手动调节手柄
手柄带动内部换向挡板旋转，改变挡板角度，切断原通路、打开新通路
物料在重力作用下沿新的通道流向另一个出料口
通过锁紧装置将挡板角度固定，防止作业中振动导致挡板偏移，完成换向作业
核心优势 / ADVANTAGES
01
纯手动操作免电节能
无需电机电控，人工手动换向即可完成作业，无能耗无电路故障，适配无电源特殊工况
02
密封严实杜绝漏料
阀体结合处加装耐磨密封垫板，挡板贴合精度高，闭合严密无撒料串料
03
坚固耐磨寿命长
优质碳钢加厚焊接成型，内壁平整抗物料冲刷，耐磨抗造不易磨损变形
04
操作简单切换灵活
手动手柄传动顺畅，换向轻松不卡顿，锁紧定位结构确保分流角度精准稳固
05
安装便捷通用性强
标准法兰接口适配各类输送管道和提升机，安装简单维护方便
06
双向分料工况适应广
支持正向反向双向分料，满足物料分流、合流、换向等多种工艺需求
应用领域 / APPLICATION
水泥厂水泥磨系统物料分流与换向
砂石厂砂石骨料多级筛选分流
矿山选矿厂精矿粉分路输送
粉煤灰厂灰仓下料分流
粮食仓储粮库多仓分配进料
化工厂粉体物料多仓配料分配
冶金厂烧结矿、球团矿分流输送
电厂脱硫石灰粉多仓分配
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
某水泥厂生料制备分料三通配套
为客户配置DN300规格碳钢手动分料三通2台，安装于生料制备输送管道交汇处，用于生料粉向两个料仓的双向分配。设备运行稳定，密封效果优异，无漏料现象，有效解决了原系统只能单向下料无法灵活分配的痛点。
某砂石料场多级筛分流改造项目
为砂石料场振动筛分系统配套DN200不锈钢手动分料三通3台，用于粗细骨料的分流输送。在连续输送花岗岩碎石的恶劣工况下运行一年无故障，挡板无磨损变形，操作灵活，大幅提升了筛分系统的灵活性和效率。
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：手动分料三通能分几路物料？
标准三通分料器支持两路切换，可将进料口的物料切换至任意一个出料口。如果需要三路或更多路分流，可以串联使用或多个分料器组合布置，根据实际工况设计合理的分流方案。
Q2：手动分料三通的密封效果怎么样？会不会漏料？
设备阀体结合处专门加装了耐磨密封垫板，挡板与阀体贴合精度高，闭合严密，正常使用情况下不会出现撒料、漏料或串料现象。对于极细粉物料（如水泥粉），可选择增加双层密封结构以进一步提升密封效果。
Q3：手动分料三通可以用在高温或腐蚀性物料场合吗？
可以。我们提供不锈钢材质的分料三通，可耐温和腐蚀物料。对于高温物料（如热熟料），可选用耐热碳钢材质，并根据工况要求调整密封垫板材质。支持按客户要求定制特殊材质和结构。
Q4：手动分料三通的安装需要注意什么？
安装时需确保法兰连接平整，螺栓紧固均匀，避免阀体受力变形。安装完成后应手动测试手柄转动是否顺畅，挡板切换是否灵活到位，密封面是否有漏料现象，确认正常后方可投入使用。
Q5：DN100-DN300之外的口径可以做吗？
可以定制。除了DN100-DN300的常规口径外，我们还可以根据客户管道的实际尺寸定制任意口径的分料三通，包括大口径异形尺寸。同时外形结构也支持方形、圆形等非标准定制。
