气动蝶阀_粉体管道气动蝶阀_工业除尘通风开关阀门厂家
气动蝶阀是天成机械料仓配件的核心产品，采用优质钢材与精密加工工艺，结构合理、密封性好、使用寿命长。可根据客户工况非标设计，提供单机或整线配套及安装指导、全程售后，适用于各类工业物料的料仓破拱与出料控制。
产品概述 / OVERVIEW

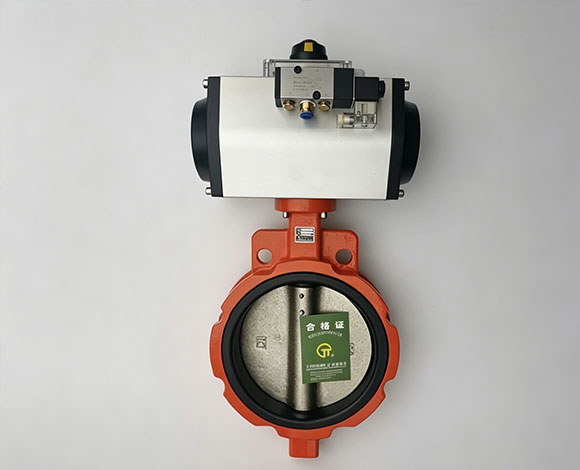

气动蝶阀是工业管道系统专用的气动式开关、调节控制阀，以压缩空气为动力源，搭配气动执行器驱动蝶板旋转，实现管道介质的快速通断与流量调节。
产品特点
- 气动驱动启闭迅速响应灵敏
- 高弹性耐磨密封胶圈密封严实零泄漏
- 纯气动控制安全防爆无需电力
- 阀体轻薄紧凑流道通畅阻力小
- 耐磨耐用寿命长抗粉尘腐蚀
- 法兰对夹多种连接安装便捷通用性强
技术参数 / SPECIFICATIONS
气动蝶阀技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 驱动方式 | 压缩空气气动 |
| 适用管径 | DN100 / DN150 / DN200 / DN250 / DN300 / DN400 / DN500 |
| 阀体材质 | 铸铁 / 碳钢 / 不锈钢 |
| 密封材质 | 耐磨橡胶 / 硅胶 / 四氟(PTFE) |
| 蝶阀类型 | 圆形蝶阀 / 方形蝶阀 / 粉体专用蝶阀 |
| 连接方式 | 法兰连接 / 对夹连接 |
| 控制方式 | 手动电磁阀控制 / PLC远程自动控制 |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
气动蝶阀以压缩空气为动力源，通过气动执行器驱动蝶板旋转实现管道介质的通断和流量调节。当控制系统发出开关指令后，压缩空气进入气动执行器气缸，推动活塞运动并通过齿轮齿条或拨叉机构将直线运动转换为旋转运动，带动阀杆和蝶板旋转90°。蝶板与阀体之间配有高弹性耐磨密封胶圈，蝶板闭合时胶圈紧密贴合阀体，实现零泄漏密封。开启时流道全通风阻极小。配合电磁阀可实现远程自动化控制，精准管控管道气流、粉体输送介质。
气动蝶阀安装在管道上，气源管路接入执行器进气口
控制系统发出开启信号，电磁阀通电切换气路
压缩空气进入执行器气缸，推动活塞运动
活塞的直线运动通过齿轮齿条或拨叉机构转换为旋转运动
旋转运动带动阀杆和蝶板旋转90°，蝶板由闭合变为全开
管道介质（气体/粉尘/颗粒物）顺利通过全开通道的蝶阀
当需要关闭时，控制系统发出关闭信号，电磁阀切换气路
压缩空气进入另一侧气缸，蝶板反向旋转90°闭合，密封胶圈紧密贴合阀体实现密封
全程无需电力驱动，纯气动控制安全可靠
核心优势 / ADVANTAGES
01
启闭迅速响应灵敏
气动驱动启停速度快开关动作流畅不卡顿可快速实现管路通断切换适配自动化流水线作业
02
密封严实零泄漏
高弹性耐磨密封胶圈蝶板贴合度高闭合后密封性极强有效防止管道漏风跑料泄压
03
纯气动控制安全防爆
以压缩空气为动力无需电力驱动无电火花隐患适配粉尘易燃易爆高温潮湿等恶劣防爆工况
04
结构轻便阻力更小
阀体轻薄紧凑流道通畅开启后风阻料阻极小不会影响管道介质输送效率节能降耗
05
耐磨耐用寿命长
阀体采用铸铁碳钢或不锈钢材质密封件耐磨损抗老化长期频繁启闭不易损坏
06
安装便捷适配广泛
法兰对夹式多种连接方式安装简单维护方便可适配圆形方形各类工业管道通用性极强
应用领域 / APPLICATION
除尘系统管道气路开关控制
粉体输送管道流量调节
通风管道风量调节控制
烟气管道开关控制
气力输送管路阀门
物料输送管路控制
化工厂腐蚀性气体管道阀门
粮食加工行业管道阀门控制
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
某水泥厂除尘系统气动蝶阀配套项目
为客户5台脉冲布袋除尘器配套DN300气动蝶阀共20台，采用铸铁阀体+橡胶密封材质。在连续运行工况下启闭10万次无故障，密封性能优异无漏风，有效保障了除尘系统各分室切换稳定运行，运行一年客户零投诉。
某化工厂烟气管道气动蝶阀改造
为化工厂烟气处理系统更换DN500气动蝶阀6台，选用不锈钢阀体+四氟密封材质，在强腐蚀性烟气工况下运行8个月无腐蚀泄漏。气动控制实现与PLC系统联动，自动化程度显著提升，车间巡检人力减少60%。
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：气动蝶阀和电动蝶阀有什么区别？
气动蝶阀以压缩空气为动力源，启闭速度快（1-3秒），安全防爆，适合频繁操作和高可靠性要求的工况；电动蝶阀以电力为动力，扭矩大但启闭速度慢，存在电火花隐患。在粉尘、易燃易爆工况下强烈推荐使用气动蝶阀。
Q2：气动蝶阀需要多大的压缩空气压力？
一般工作压力要求为0.4-0.7MPa。气源应经过过滤减压处理，确保无油污、无水分。建议配备气源三联件（过滤器+减压阀+油雾器）以保证气动执行器的使用寿命。气压过低会导致启闭无力，气压过高可能损坏执行器。
Q3：蝶阀的密封材质如何选择？
橡胶密封适用于一般气体和常温工况，成本低密封性好；硅胶密封耐温性更好适用于200℃以内工况；四氟(PTFE)密封耐酸碱腐蚀、耐高温，适用于强腐蚀介质。具体选择需根据管道介质、温度、腐蚀性等因素确定。
Q4：气动蝶阀可以远程控制吗？
可以。气动蝶阀可搭配电磁阀实现远程电气控制，接入PLC系统后由控制中心统一调度。也可配备限位开关反馈阀门开关状态。支持定时控制、联动控制等多种控制模式，满足自动化生产线需求。
Q5：蝶阀的使用寿命一般是多久？
正常使用情况下，气动蝶阀使用寿命可达5-10年。具体寿命取决于介质特性、使用频率、密封材质、维护保养等因素。建议定期检查密封胶圈磨损情况，发现泄漏时及时更换密封件，可大幅延长使用寿命。
