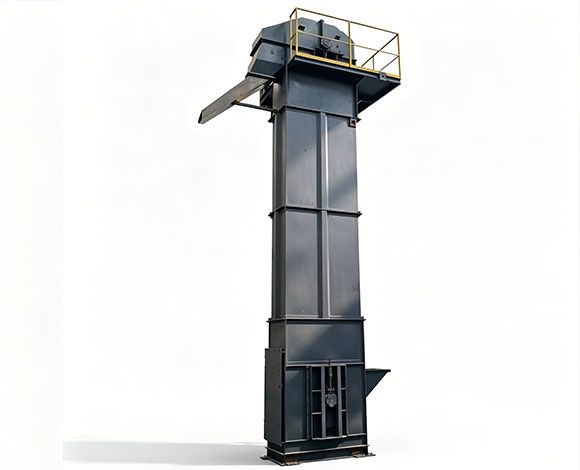

NE型板链斗式提升机
NE型板链斗式提升机是天成机械四大核心产品之一，专为粉状、颗粒状及小块物料的垂直输送而设计制造。设备采用高强度板链代替传统橡胶皮带作为牵引构件，彻底解决了皮带式提升机长期存在的打滑、跑偏、断带等行业顽疾。
产品概述 / OVERVIEW
NE型板链斗式提升机是天成机械垂直输送核心产品，采用高强度板链传动取代皮带，输送量15-400吨/时，提升高度最高60米，全密封设计零粉尘，是水泥、矿山、粉体加工行业的首选设备。
产品特点
- 板链传动：高强度钢板冲压成型板链，抗拉强度是橡胶皮带的3倍以上，彻底杜绝打滑断带
- 八种型号：NE15至NE400全覆盖，精准匹配15-400吨/时产能需求
- 全密封机壳：全密封焊接结构，顶部设除尘接口，零粉尘外溢
- 逆止器防护：标配机械逆止器，断电停机时不倒料，保护设备安全
- 适应恶劣工况：耐高温、高湿、粉尘浓度高等恶劣环境，长期稳定运行
技术参数 / SPECIFICATIONS
NE型板链斗式提升机技术参数覆盖多种规格，可根据物料特性和储量需求灵活选型。
| 参数项目 | 参数范围 / 规格 |
|---|---|
| 型号系列 | NE15 / NE30 / NE50 / NE100 / NE150 / NE200 / NE300 / NE400 |
| 输送能力 | 15 ～ 400 吨/时 |
| 提升高度 | 4 ～ 60m |
| 驱动功率 | 3 ～ 110 kW |
| 适用粒度 | ≤35 ～ ≤70mm |
| 传动方式 | 高强度板链（钢板冲压成型） |
| 机壳材质 | Q235B钢板全密封焊接 |
| 料斗材质 | Q235B钢板 / 锰钢（高磨损物料可选） |
| 噪音等级 | ≤75dB（标准工况） |
* 以上参数为标准机型参考值，可根据客户具体需求进行非标定制。
工作原理 / WORKING PRINCIPLE
NE型板链斗式提升机采用头部驱动、下部重锤张紧的工作方式。板链在驱动链轮带动下循环运转，携带装有物料的料斗沿机壳内侧垂直向上运行，料斗到达头部时在离心力和重力共同作用下将物料抛入卸料槽，空料斗随板链返回底部完成循环。板链作为核心传动件，采用高强度不锈钢销轴与链板组合结构，抗拉强度远超橡胶皮带，且不受环境温度和湿度影响。
进料：物料从底部进料口（喂料斗）流入，由底部运动的料斗盛取
提升：板链在驱动链轮带动下，携带装有物料的料斗沿机壳内侧垂直向上运行
卸料：料斗运行至头部驱动链轮处，在离心力和重力的共同作用下，物料被甩出抛入卸料槽，进入下一工序
返回：空料斗随板链返回底部，完成一个输送循环
清灰：全密封机壳配合顶部除尘接口，确保提升过程中产生的粉尘被收集处理，不向外扩散
核心优势 / ADVANTAGES
01
板链传动，彻底杜绝打滑断带
板链抗拉强度是同规格橡胶皮带的3倍以上，不受环境温湿度影响，在高温、高湿场合依然可靠运行。投入使用后，因传动件导致的非计划停机率降低90%以上
02
大输送量，满足高产能需求
NE400型单台输送量达400吨/时，轻松满足大型立磨生产线和超大型水泥厂的产量要求。相比多台小机组组合方案，单台大型提升机投资更省、运维成本更低
03
全密封机壳，零粉尘外溢
机壳采用全密封焊接结构，所有检查门均配密封胶条，顶部预留标准除尘接口，可与车间除尘系统无缝对接，提升过程粉尘不外溢，保护作业环境
04
结构紧凑，充分利用厂房高度空间
垂直安装方式，机身截面尺寸小，在有限的厂房平面内可高效利用竖向空间，特别适合改扩建项目在受限场地内的布置需求
05
逆止器防护，突然停机不倒料
头部减速机配备机械逆止器，突然断电或停机时，满载料斗无法反向运动，防止物料倒流冲击设备，有效保护链条和底部机体不受损坏
06
多型号覆盖，精准选型无浪费
NE15至NE400共8个标准规格，精准匹配15至400吨/时的不同产能需求，避免设备规格过大造成能源浪费，或选型不足影响产能发挥
应用领域 / APPLICATION
水泥行业立磨进料提升
水泥库入库提升
碳酸钙精深加工
矿粉立磨生产线
粮食仓储提升
化工原料上料
矿山破碎后转运
建材原料提升
工程案例 / CASES
该产品已成功应用于多个行业的大型储存与输送项目，以下为部分典型案例：
广西40万吨碳酸钙精深加工生产线
配套NE200型板链提升机4台，主要用于立磨进料提升和成品碳酸钙粉入仓提升，提升高度分别为18米和32米，单台输送量200吨/时。自投产以来连续运行超过18个月，未发生一次因提升机故障导致的生产中断，设备稳定性获业主高度评价
内蒙古乌兰浩特矿粉立磨生产线
配套NE100型板链提升机2台，用于矿渣立磨进料提升，提升高度22米，输送量100吨/时。料斗采用锰钢材质应对强磨损工况，经过两年多连续运行，料斗磨损量在设计预期范围内，维护成本显著低于皮带提升机方案
新疆石膏磨粉生产线
配套NE50型板链提升机，用于石膏粉成品入仓提升，提升高度28米。新疆地区冬季气温可低至-30℃，低温环境下橡胶皮带容易硬化断裂，板链提升机在此工况下表现出色，连续四个冬季未出现低温故障
* 以上案例为典型应用示例，具体项目详情请联系天成机械获取。
常见问题 / FAQ
Q1：NE型板链提升机与传统皮带斗提机相比，主要优势是什么？
板链提升机最核心的优势在于传动可靠性。皮带提升机在大负荷、高湿度、高温等工况下容易打滑和断带，而板链的抗拉强度是橡胶皮带的3倍以上，且完全不受环境温湿度影响。此外，NE提升机单台输送量更大（最高400吨/时），全密封机壳防尘效果更好，适合对粉尘控制要求较高的生产环境。
Q2：提升机型号如何选型？需要提供哪些参数？
NE提升机选型主要依据以下参数：①需要的输送量（吨/时）；②提升高度（米）；③物料名称和堆积密度（吨/立方米）；④物料粒度（毫米）；⑤工作环境温度。提供以上参数后，天成机械工程师可在24小时内给出选型建议和报价方案。
Q3：NE提升机的提升高度是否可以超过60米？
标准型号最大提升高度为60米。如工艺需要提升高度超过60米，可进行非标定制设计，需要对机壳刚度、板链强度和驱动功率进行专项计算。建议在项目早期咨询天成机械工程师，共同确定最优设计方案。
Q4：提升机运行时出现异响，是什么原因？如何处理？
运行异响常见原因包括：①料斗与机壳摩擦——检查料斗安装间隙和板链张紧度；②板链销轴缺油——及时对链条加注润滑脂；③底部进料过多堆积——减少进料量，清理底部积料；④驱动链轮与板链啮合不良——检查驱动链轮磨损情况，及时更换。建议定期巡检，发现异响及时停机排查。
Q5：提升机的日常维护重点有哪些？
日常维护重点包括：①每周检查板链张紧度，调整张紧装置；②每月检查减速机油位，按时更换润滑油；③每季度检查料斗连接螺栓紧固情况；④每年检查驱动链轮和改向链轮的磨损量；⑤定期检查逆止器功能是否正常。建议建立设备维护台账，规律性开展巡检和保养工作。
Q6：在高磨损性物料工况下，设备寿命如何保障？
针对矿渣等高磨损性物料，建议选用锰钢材质的料斗，并增加板链润滑频次。同时可适当降低运行速度以减少物料冲击。经内蒙古乌兰浩特矿粉项目验证，锰钢料斗在强磨损工况下连续运行2年多，磨损量在设计预期范围内，维护成本显著低于皮带提升机方案。
